Nízkošumový, baterií napájený, vysokoziskový mikrofonní předzesilovač

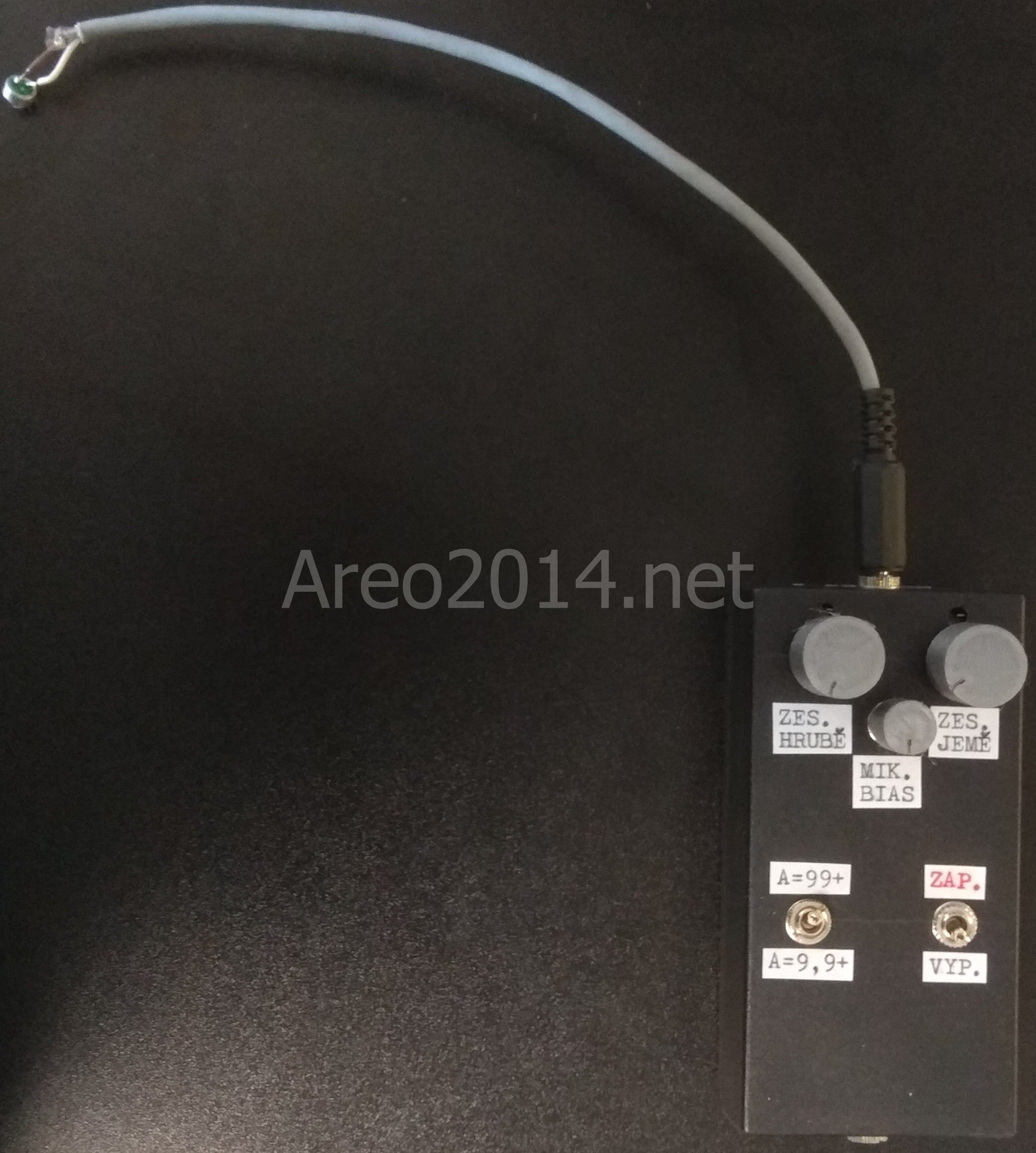

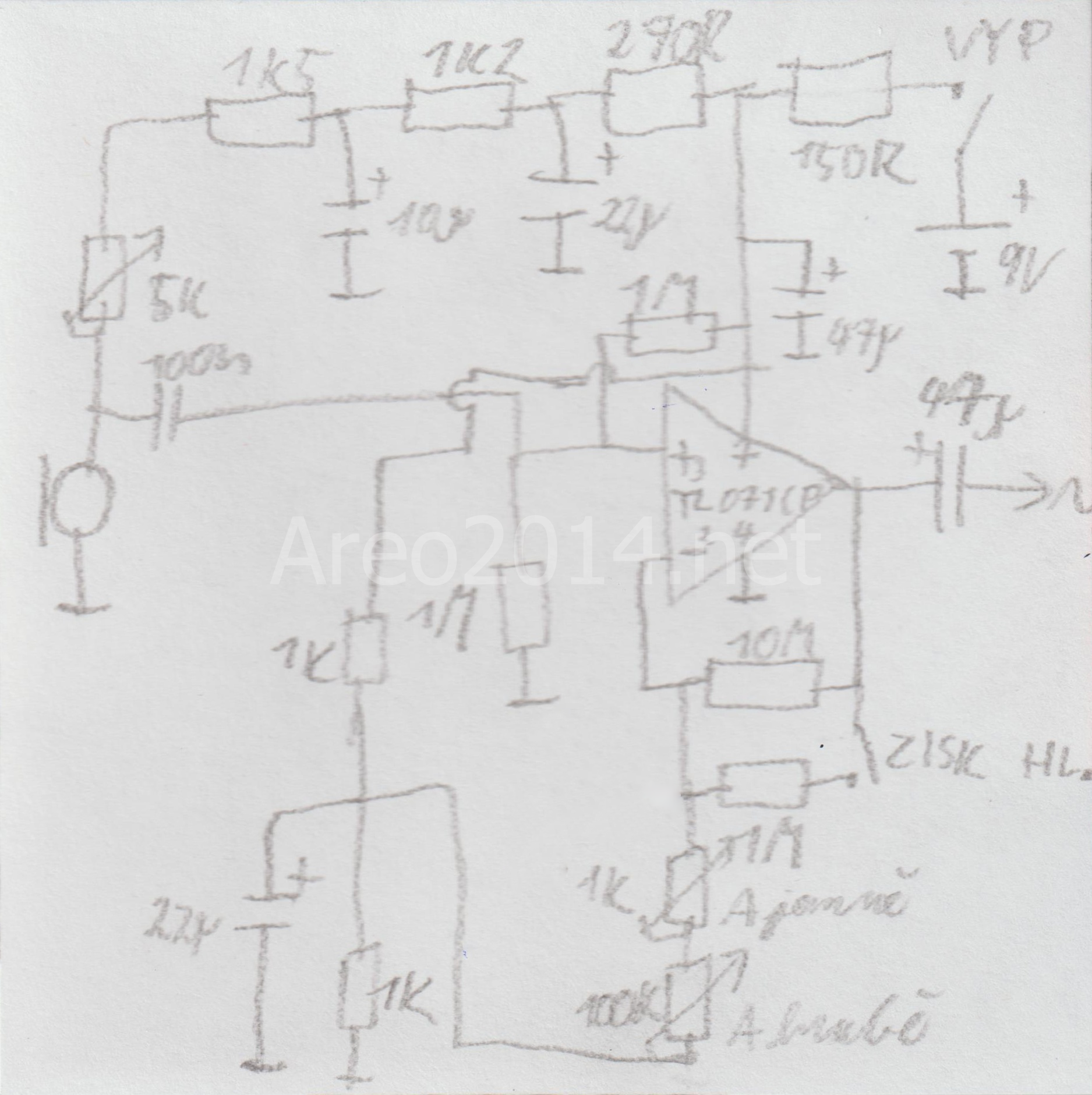

Toto je velmi zábavné zařízení. Přestože je to konstruováno na linkový výstup a připojení jako vstup do nahrávače, při připojení sluchátek můžete zažít okolní svět poněkud jinak :-). Doporučuji vyzkoušet, je to zajímavé. Jinak toto zařízení je převážně určeno k umožnění nahrávání velmi slabých zvuků (ptáci, moucha, technické zvuky...), které i lidské ucho sotva slyší, běžnými levnými mikrofony. To se docela překvapivě velmi podařilo. I s nějakým pidimikrofonem z telefonu ALIGÁTOR ._. to je prakticky bez elektronického šumu, spíše je slyšet již šum zvuku v okolí a má to velmi vysokou citlivost, často až moc - proto je tam přidán přepínač na snížení zesílení, vhodný převážně pro ta sluchátka. Ano, je to určeno pro převážně elektretový mikrofon, však s přidáním sériového kondenzátoru, je obvod možné použít jistě i na krystalové, dynamické a možná ještě další, o kterých ani nevím, že existují. Obvod využívá operačního zesilovače TL 071CP (z vstupu osciloskopu), který má J-FETový vstup, což je zde třeba pro vysokou vstupní impedanci.
































16.8.2025
